補償器
產品名稱:復式鉸鏈波紋膨脹節

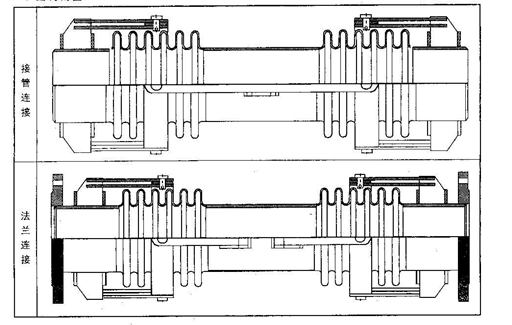

一、結構簡圖

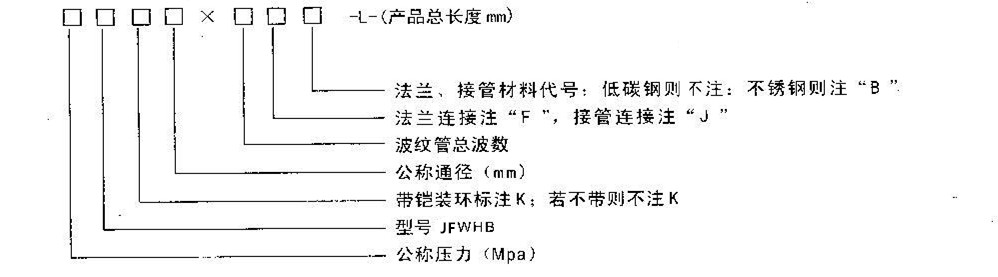

二、產品標注代號
舉例:16 jfWHBK800-8BJ-3000:表示公稱通徑為800,公稱莊力為1.6Mpa,帶鎧裝環,波紋管總波數為8個波,產品總長度為3000mm,不銹鋼接管連接的萬向鉸橫問型波紋補償器。
三、產品特點
該類騰脹節實際是由兩個萬向型膨脹節用長的中間接管組合而成的,它可以吸收任意方向上的橫向撓曲位移。它們的鉸鏈軸可以承受內壓推力。
四、安裝使用注意事項
1、膨脹節上的小拉桿是安裝運輸“冷緊”用的,不可作為承力件,產品在管道上安裝完畢后,必須將其拆除,方可投入運行;
2、當橫向位移量較大或系統壓力較高時,可對此類產品進行“冷緊”,冷緊量是取實際橫向位移的一半,1/2Y。冷緊方向與實際位移方向相反。
