產品名稱:復式鉸鏈橫向型膨脹節

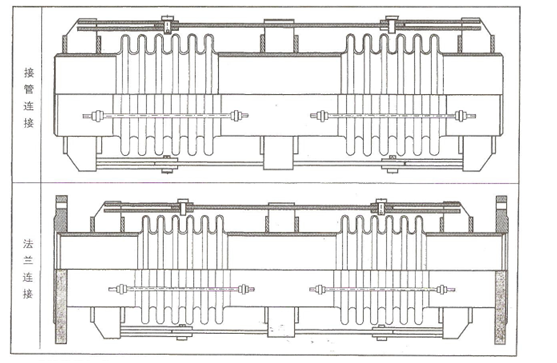

一.結構簡圖
二、產品標注代號
舉例:16 JFJHBK800-8BJ-3000:表示公稱通徑為800,公稱壓力為1.6Mpa,帶鎧裝環,波紋管總波數為8個波,產品總長度為3000mm,不銹鋼接管連接的鉸鏈橫向型波紋補償器
三、產品特點:
該類膨脹節實際是用兩個角向型膨脹節,用長的中間接管組合而成的。它可以吸收單平面方向上的橫向曲位移。它們的鉸鏈可以承受內壓的推力。
四、安裝使用注意事項
1、膨脹節上的小拉桿是安裝運輸“冷緊”用的,不可作為承力件,產品在管道上安裝完畢后,必須將其拆除,方可投入運行。
2、安裝時要注意膨脹節的鉸鏈轉動平面必須與位移平面一致。
3、當橫向位移量較大或系統壓力較高時,可對此類產品進行“冷緊”,冷緊量是取實際橫向位移的半,即1/2Y。冷緊方向與橫向位移方向相反進行。
