產品名稱:電動蝶閥
一、概述
電動蝶閥普遍適用于建材、冶金、礦山、石化、電力、輕工、造紙等行業。對氣體、各種流體等介質按不同控制信號改變其流量大小或關閉。電動蝶閥,采用優質碳素鋼焊接,具有體積小、重量輕、耐磨損、流阻損失小、泄漏量小、操作靈活等特點??伤桨惭b或垂直安裝。配用DKJ、ZKJ電動執行器,可實現手動、自動無干擾切換、自動調節、微機程控,自動控制或中央集中控制,是控制、操作、調切流量實現自動化的理想配套設備。
二、特點
電動水泥蝶閥是專門用于粉體,顆粒物料的工業產品。閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體,顆粒物料的應用場合,特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,蝴蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。安裝維護簡便等特點。 電動水泥蝶閥緊湊的結構、超輕的重量,使您安裝使用更加方便;工業化的設計加上復合閥板的使用提供了最好的密封效果和最長的使用壽命。
三、技術參數表
工作壓力 | 適用溫度 | 適用介質 |
0.6MPa | < 300 °C | 空氣、煙氣、煤氣、粉塵氣體 等 |

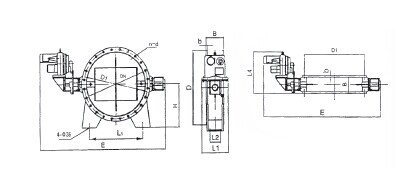

四、ZAJW—6Mn電動水泥蝶閥外形連接尺寸
DN | D | D1 | B | b | n—d | E | H | L1 | L2 | L3 | L4 | 電動執行器 | 電動功率 | 重量 | |
100 | 210 | 170 | 4一Φ18 | 855 | 75 | ||||||||||
150 | 265 | 225 | 180 | 12 | 8—Φ 18 | 905 | 600 | DKJ-210 | OA-IO | 0.025kW | 88 | ||||
200 | 320 | 280 | 980 | 450 | ZKJ-210 | 95 | |||||||||
250 | 375 | 335 | 12—Φ 18 | 1030 | 108 | ||||||||||
300 | 440 | 395 | 12- Φ22 | 1080 | 無 | 640 | 121 | ||||||||
350 | 490 | 445 | 1130 | 136 | |||||||||||
400 | 540 | 495 | 200 | 14 | 16- Φ 22 | 1204 | 基 | 157 | |||||||
450 | 595 | 550 | 1254 | 177 | |||||||||||
500 | 645 | 600 | 20- Φ22 | 1340 | 腳 | 500 | 620 | DKJ-310 | AS-25 | 0.065kW | 183 | ||||
550 | 705 | 655 | 1509 | ZKJ-310 | 218 | ||||||||||
600 | 755 | 705 | 20- Φ26 | 1609 | 237 | ||||||||||
650 | 810 | 760 | 1675 | 600 | 700 | DKJ-410 | BS-60 | 0.16kW | 259 | ||||||
700 | 860 | 810 | 240 | 18 | 24- Φ 26 | 1817 | ZKJ-410 | 326 | |||||||
800 | 975 | 920 | 24- Φ30 | 1917 | 298 | ||||||||||
900 | 1075 | 1020 | 2077 | 431 | |||||||||||
1000 | 1175 | 1120 | 28- Φ30 | 2177 | 447 | ||||||||||
1100 | 1275 | 1220 | 280 | 2277 | 690 | 1070 | 780 | 495 | |||||||
1200 | 1375 | 1320 | 20 | 32- Φ 30 | 2377 | 740 | 1170 | DKJ—510 | B+RS160 | 0.4kW | 512 | ||||
1250 | 1425 | 1370 | 2530 | 765 | 1230 | 120 | 620 | ZKJ—510 | 523 | ||||||
1300 | 1475 | 1420 | 2615 | 790 | 1270 | 535 | |||||||||
1400 | 1575 | 1520 | 320 | 36- Φ30 | 2715 | 840 | 1360 | 820 | 571 | ||||||
1500 | 1690 | 1630 | 2865 | 925 | 1470 | 596 | |||||||||
1600 | 1790 | 1730 | 26 | 40- Φ30 | 2965 | 975 | 1550 | 888 | |||||||
1700 | 1890 | 1830 | 44-Φ30 | 3065 | 1025 | 1650 | 779 | ||||||||
1800 | 1990 | 1930 | 3165 | 1075 | 1730 | 825 | |||||||||
1900 | 2090 | 2030 | 360 | 48—Φ30 | 3285 | 1125 | 1830 | 170 | 950 | DKJ—610A | B+RS250 | 0.65kW | 935 | ||
2000 | 2190 | 2130 | 30 | 3385 | 1175 | 1930 | ZKJ-610A | 1065 | |||||||
2100 | 2305 | 2240 | 52-Φ33 | 3485 | 1237 | 2080 | 650 | 1295 | |||||||
2200 | 2405 | 2340 | 3585 | 1287 | 2180 | 1575 | |||||||||
2300 | 2505 | 2440 | 56- Φ33 | 3685 | 1337 | 2280 | 1000 | DKJ—610 | B+RS40 | l.OkW | 1835 | ||||
2400 | 2605 | 2540 | 400 | 34 | 3785 | 1387 | 2380 | ZKJ—610 | 2212 | ||||||
2500 | 2705 | 2640 | 60- Φ33 | 3895 | 1437 | 2480 | 2685 | ||||||||
2600 | 2805 | 2740 | 3995 | 1487 | 2580 | 210 | 2937 | ||||||||
2700 | 2930 | 7,860 | 64- Φ 36 | 4155 | 1550 | 2645 | 3275 | ||||||||
2800 | 3030 | 440 | 4255 | 1600 | 2745 | 750 | 1350 | DKJ-710 | B+RS600 | l.OkW | 3650 | ||||
2900 | 3H0 | 3麵 | 68- Φ 36 | 4355 | 1650 | 2845 | ZKJ-710 | 3910 | |||||||
3000 | 3230 | 3160 | 4455 | 1700 | 2945 | 4140 |
