產品名稱:棒條閥

棒條閥

一、概述


      根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制,給料等工藝的需要而研制的一種新型閥門,適用于<50mm物料控制


二、結構特點


      該閥結構簡單。易操作、無卡陽、克服了平板閘閥因物料顆粒大所造成啟閉力大甚至關不進去的缺點由于該閥采用單根棒條操作,因而操作方便,靈活、整體結構為優質鋼焊接,剛性好、不變型使用壽命長、無需維修、是中小型品狀、塊狀物料控制的理想設備。


三.工作原理


      本閥主要由框架、棒條組成,當棒條插入框架上,則一組棒條組成一平行柵板、將塊狀物料阻擋在閥門一側,若抽出一條則檐板出現一條較大的空隙。物料就可以從該空陳進入閥門的另一側,抽出棒條的多少應有工藝流程的需要來決定。

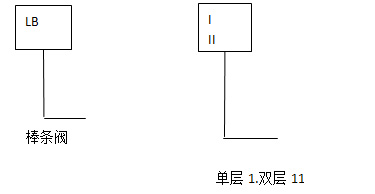

四、型號編制說明

TIM截圖20180505135948

五、主要性能指標


適用介質Φ50mm以下的顆粒物料
適用溫度('C)≤350


六、主要參數和連接尺寸


                規格                A×A1                B×B1                C×C1                L                H                H1                n-Φ                重量kg
                300×300                390×390                350×350                300×300                800                120                140                8-Φ14                173
                400×400                490×490                450×450                400×400                1000                120                140                12-Φ14                256
                500×500                610×610                560×560                500×500                1200                140                160                16-Φ18                385
                600×600                710×710                660×660                600×600                1400                140                160                16-Φ18                550
                700×700                820×820                770×770                700×700                1600                160                180                20-Φ18                790
                800×800                920×920                870×870                800×800                1800                160                180                20-Φ18                892
                900×900                1030×1030                972×972                900×900                2000                160                180                24-Φ123                1077
                1000×1000                1130×1130                1068×1068                1000×1000                2200                160                180                24-Φ123                1338
                1100×1100                1240×1240                1183×1183                1100×1100                2500                180                200                28-Φ123                1671
                1200×1200                1340×1340                1280×1280                1200×1200                2700                180                200                32-Φ123                2089
